1、工藝流程

電池套膜機通過使用觸摸屏進行設定一個套管不同長度，面墊長度等參數，以及可以手動控制調試等。由PLC和工業企業電腦系統自動工作完成情況如下主要功能：人工裝填裸電芯→電機+氣缸分料入料→鏈條運載電池→電芯校正+伺服套標→沖疊面墊→再次利用校正→自旋入料+隧道爐熱縮→氣缸第1次轉料→皮帶運轉載料（預留噴碼位）→氣缸第2次轉料（成品電芯入料槽）→ 探針技術測試→轉料氣缸實現電池組隊滿5個→機械手能夠抓取電池→機械手將電池移動到料槽位→10檔分選;設備資源配置設計聲光報警，故障等報警。操作環境參數，電壓，內阻分選工藝參數信息可根據客戶的需要自由選擇設定。

2 、功能說明

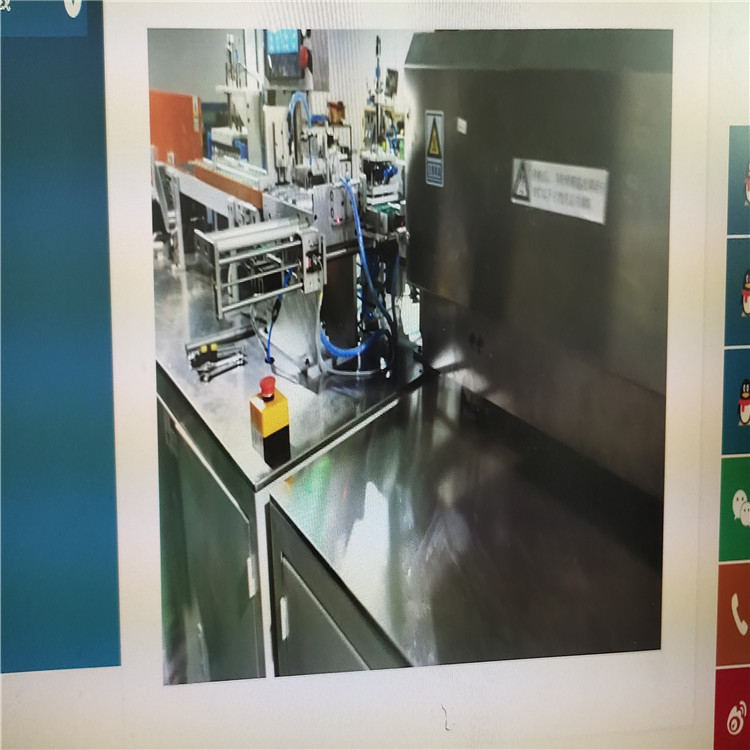

圓柱電池套膜機測試一體機是一款用于圓柱電池的套膜、堆面墊、分撿測試(預備噴碼位)的一體化設備。本設備由plc控制，交流伺服電機來完成精準定位切割，裝載面墊，熱縮等工序，由工業電腦完成測試分選，共分為10個檔位。每小時生產完成成品電芯約3600支，機械結構設計簡潔大方，性能穩定。在目前市場上，是性價比較高的一款立式套標一體化設備之一。

3、一體機結構

1）設備結構緊湊合理，外觀美觀，所占空間小。
2）該設備操作方便，工人可快速掌握。
3）電池套模機由 plc 和工業電腦控制。具有操作簡單、效率高、人力成本低、產品性能好等優點。
4）設備材料采用優質厚冷軋金屬板和鋁型材框架。
5）設備安裝有萬向活動腳輪，設備移位搬運工作輕松。
